Автоматизированная система хранения и извлечения паллет с помощью 3D шаттла

Идеальное решение для автоматизации складов и распределительных центров. Позволяет увеличить плотность хранения, снизить затраты и зависимость от персонала, повышает сохранность груза и уменьшает количество ошибок при размещении и отборе.

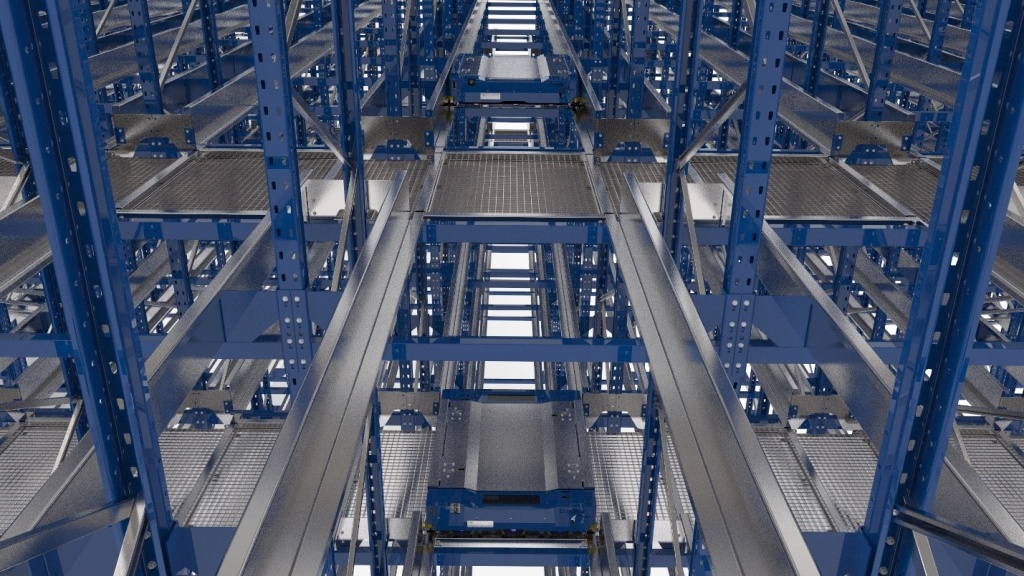

Система состоит из 3D шаттла (также называется 4-сторонний, 4 way shuttle), подъёмника, конвейерной системы, стеллажной конструкции и системы управления.

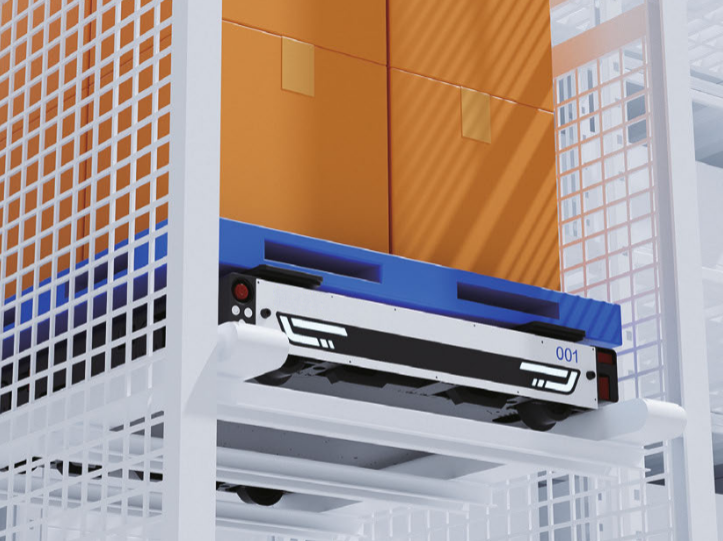

3D шаттл имеет колеса со всех сторон и может передвигаться в четырех направлениях по полосам хранения и основным полосам. Колеса перемещаются вверх и вниз по вертикали, чтобы задействовать необходимые для смены направления движения на 90 градусов.

Система управления позволяет шаттлам самостоятельно определять оптимальный путь движения. Благодаря этому несколько шаттлов могут работать без пересечений и пробок на любом уровне и в любом канале.

Подъёмник транспортирует шаттлы и палеты между уровнями.

Существуют 2 схемы применения 3D-шаттлов:

• шаттлы работают только на одном уровне, а подъёмники перемещают палеты;
• подъёмники перемещают и шаттлы, и палеты между уровнями.

Вторая схема сложнее в реализации на программном уровне, но позволяет в большей степени оптимизировать процесс размещения и отбора, сократить число используемых в системе шаттлов.

Конвейерная линия расположена перед или внутри стеллажной системы для автоматического сбора и приема палет с грузом.

3D шаттлы интегрируются с WMS и WCS заказчика.

В каких случаях целесообразно использовать для хранения технологию с кранами-штабелерами (AS/RS), а в каких - 3D шаттлы?

Конечно, нужно рассматривать каждый случай в отдельности, но в общем можно придерживаться следующих правил:

• если количество SKU большое, а глубина SKU малая и нужен доступ к каждой палете, краны-штабелеры будут иметь, скорее всего, преимущество;
• если количество SKU небольшое, а глубина наоборот большая, то 3D шаттл будет оптимальным решением;
• чем более глубокий и высотный склад, тем в большей степени могут быть реализованы скоростные преимущества AS/RS. Оптимальная высота склада с шаттлами 15-25 метров;
• с точки зрения безотказности системы, ремонтопригодности, гибкости 3D шаттлы в сравнении с кранами-штабелёрами имеют большое преимущество. Выход из строя одного шаттла или подъёмника снизит производительность склада, но оставит доступ ко всем ячейкам хранения. Шаттл проще и легче ремонтировать, можно держать один в резерве.

Преимущество работы с нашей компанией

Любую складскую задачу можно решить на базе разного оборудования или разных складских технологий. Для хранения палет можно использовать и фронтальные стеллажи, и узкопроходную технику, радио шаттлы, 3D шаттлы, краны-штабелеры, комбинацию шаттлов и кранов-штабелёров.

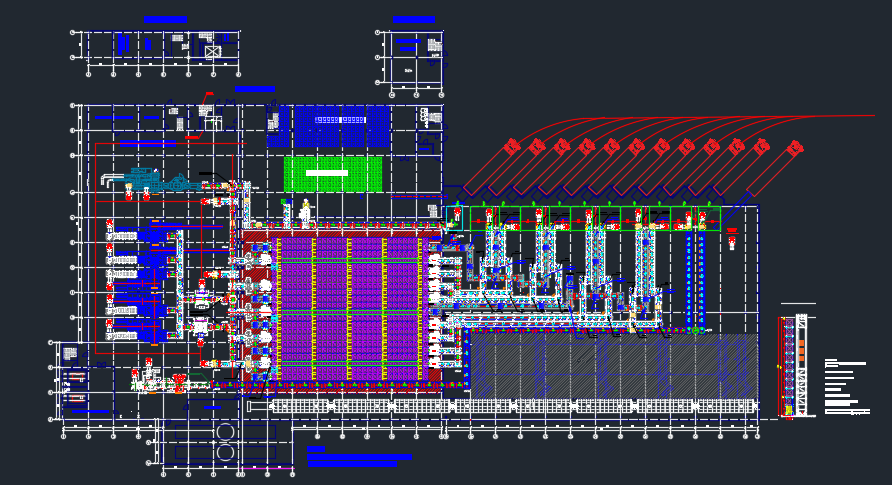

Очень важно не только подобрать оптимальную для вашего складского запаса, оборачиваемости и потоков технологию, но и спроектировать склад так, чтобы в нем все работало как надо, не было узких мест, чтобы проектное решение соответствовало доступному для приобретения оборудованию.

В нашей компании сильная проектная команда, за плечами которой крупные реализованные проекты. Сотрудники постоянно посещают референсные объекты в России и Китае, выставки, производства. Мы стремимся, чтобы у наших сотрудников постоянно нарабатывался опыт реализации автоматизированных складов.

В рамках группы компаний TKV мы можем предложить вам комплексное решение. Проектирование, закупка, доставка, таможенное оформление, монтаж, запуск в эксплуатацию, гарантийное и послегарантийное обслуживание оборудования. Изначально отбор поставщиков под конкретную задачу производится нами с прицелом на то, чтобы мы имели доступ к контроллерам конечных устройств, а наш клиент получил бы полностью отечественные WMS (система управления складом), WCS (система управления оборудованием на складе), RCS (система управления перемещениями роботов и шаттлов), т.е. полную программную независимость от производителя оборудования.

Видеоролики с примерами складских решений на базе 3D шаттлов
