Система хранения товара на паллетах с использованием радио шаттлов относится к системам плотного хранения. По сравнению с классическими набивными стеллажами имеет два главных отличия:

Во-первых, это полуавтоматическая система хранения, что позволяет снизить число задействованного в операциях размещения и извлечения персонала, а также уменьшить количество погрузочной техники. Во-вторых, один и тот же SKU можно размещать не на всех, а только на одном уровне ряда.

Последние 10 лет такая система с радио шаттлами широко используется из-за низкой стоимости и высокой плотности складских помещений.

Обычно шаттл и вилочные погрузчики/ричтракии используются вместе. Для полного хранения товаров шаттл управляется по беспроводной сети с помощью пульта дистанционного управления.

Это означает, что хранение и транспортировка товаров разделены. Транспортировка товаров осуществляется рабочими с помощью вилочной техники. Вилочные погрузчики не въезжают в стеллажную конструкцию, а работают только по ее фронту. Оператор отдает заказы с помощью беспроводного пульта дистанционного управления и может остановить или отменить их таким же образом. Шаттл доставляет товар в нужное место.


Товары на паллетах размещаются на первом свободном от входа в ряд месте.

Радио шаттл может применяться для двух режимов хранения: FIFO и LIFO.

Стеллажная система Shuttle - это полуавтоматическое решение для складского хранения.

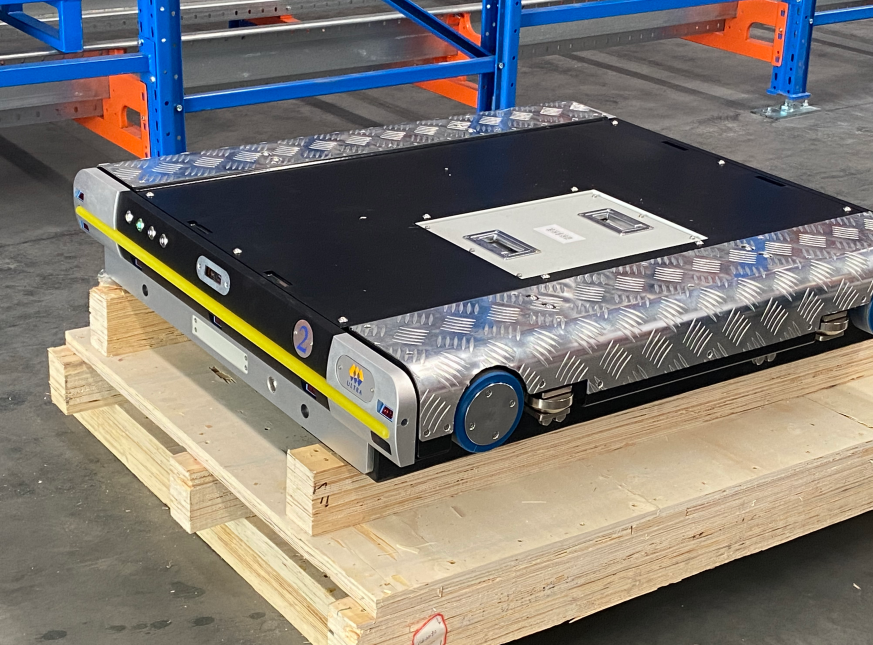

Сам шаттл состоит из рамы, в которой находятся приводящие и поднимающие электромоторы, аккумулятор, система управления. Два колеса ведущих, два колеса ведомые. Снизу располагаются направляющие колеса. В торце шаттла располагается лазерный датчик и сигнальные лампы. Важным элементом является противоударный защитный бампер и антискользящее покрытие снизу шаттла.

Ниже на рисунке указаны основные составляющие радио шаттла.


Технические характеристики

 Характеристики     Стандартный радио шаттл
 Максимальная нагрузка       Макс. 1500 кг
     Скорость привода      Под нагрузкой: 0.8м/с; без нагрузки: 1.0м/с
     Привод      Мотор;48VDC600W
     Высота подъема      ≤45мм
     Подъем / Привод      Мотор;48VDC 500W
     Позиционирование при перемещении: лазерный датчик      Germany P+F/SICK
     Позиционирование паллеты: лазерный датчик       Germany P+F/SICK
     Управление подъемом: бесконтактный переключатель:        Germany P+F
     Фотодатчик для обнаружения препятствий:         Germany P+F/SICK
Система управления         Siemens S7-200 PLC
     Дистанционное управление: двустороннее        Customized IMT
     Аккумулятор     Литиевый
     Емкость аккумулятора         48В, 40А/час
     Время работы         ≥8 час
     Время зарядки     3-4 часа
     Срок службы аккумулятора         Циклов зарядки≤1000
     Способ управления         Дистанционный
     Уровень шума         ≤60db
     Рабочая температура*
(*есть исполнение для работы на холодных складах)
        Темп.:5℃~50℃; Влажность:5% ~ 95%


Преимущества:
  • Высокая плотность хранения
  • Сокращение необходимого для хранения места
  • Снижение численности задействованного персонала
  • Снижение вероятности повреждения стеллажей и техники по сравнению с хранением в системе набивных стеллажей
  • Повышение производительности операций размещения и извлечения паллет

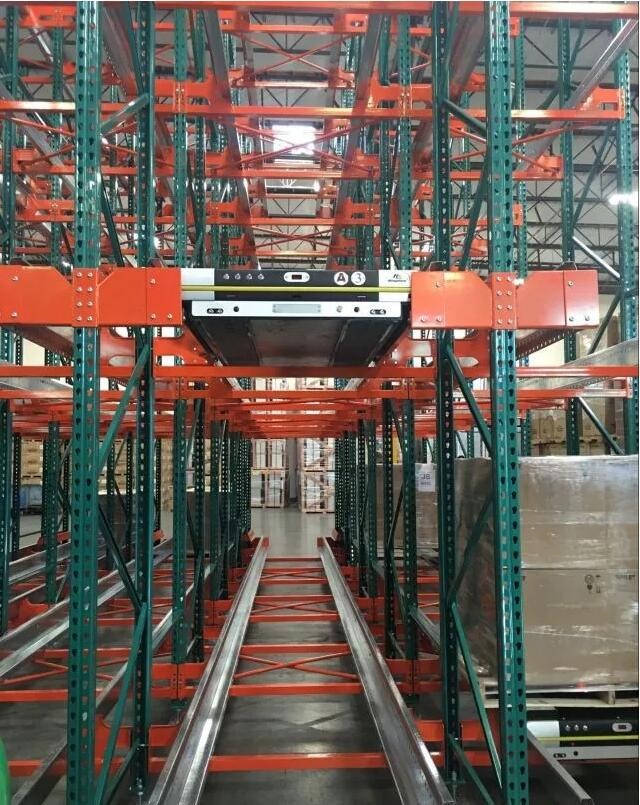

Примеры складов с системами хранения на базе радио шаттлов


radio shuttle 1.png   radio shuttle 2.png

radio shuttle 3.png   radio shuttle 4.jpg

radion shuttle 5.jpg   radion shuttle 6.jpg

radio shuttle 7.jpg   radio shuttle 8.jpg

radion shuttle 9.jpg   radio shuttle 10.jpg
