Сортировочные системы

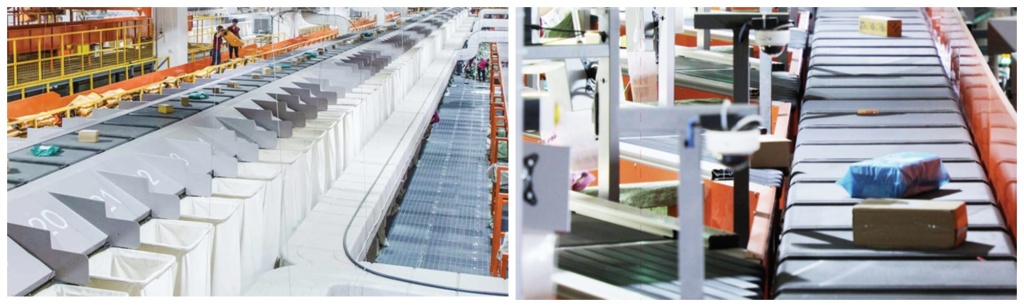

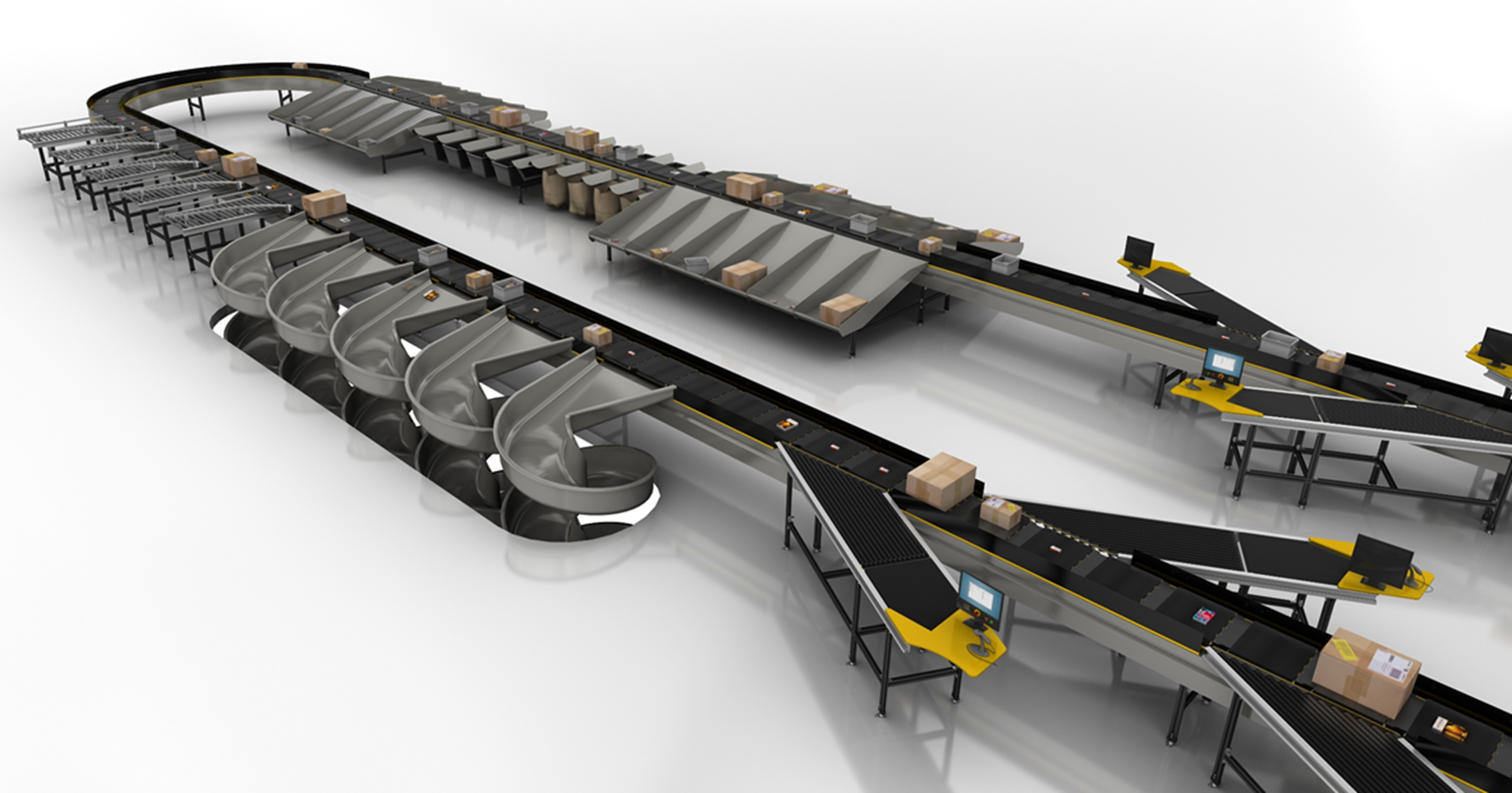

Cross Belt сортер состоит из подающей части (инфиды), узла сортировки — каретки, движущейся по рельсовому пути, адресов назначения (шутов) и системы управления. Товар поступает на сортировщик через систему подачи, инфиды. Считыватель штрих-кода сканирует и распознает информацию на товаре и отправляет информацию в систему управления. Система управления ответным сообщением или по заданному правилу, признаку сообщает нужный адрес назначения (шут), сортировочная система производит сброс товара с каретки в соответствии с информацией о месте назначения, полученной от WCS.

Подача товара:

Существует 3 типа подачи для удовлетворения различных требований: полностью автоматическая подача, полуавтоматическая и ручная подача.

Перемещение и сортировка:

Узел сортировки является основной частью системы. Проводит как сортировку, так и доставку товара в нужное место в соответствии с поставленной системой управления задачей. Использование сервоприводов с прямым приводом с миллисекундным интервалом срабатывания позволяет обеспечить удержание товара посредине каретки, что критично для снижения ошибок сортировки.

Выдача (адресов назначений/шуты)

Это конечная часть системы. Адрес назначения выдачи временно хранит (накапливает) товары, доставленные узлом сортировки. С него в систему управления поступает информация о выданном товаре. Конструкция узла выдачи может быть различной и определяется видом сортируемого товара.

Система управления

Система управления координирует работу функциональных модулей и обеспечивает обмен данными с вышестоящей системой управления.

Отличительные особенности

• скорость 1,2-2,5 м/с
• минимальный размер товара 100×50×1 (ДхШхВ), мм
• максимальный размер товара 900×600×600 (ДхШхВ), мм
• минимальный вес товара 50 г,
• максимальный вес товара 50 кг,
• высокая производительность от 12 000 до 80.000 отборов в час,
• точность сортировки ˃ 99,99%.

По сравнению с горизонтальной системой, вертикальный Cross Belt сортер линейный и более компактный. Максимальная производительность может достигать 12 500 шт. в час. Широко используется в сфере электронной коммерции, экспресс-доставки, индустрии моды и т.д, а также при ограниченной площади для размещения оборудования.

Отличительные особенности:

• компактность,
• легкость в монтаже и запуске в эксплуатацию,
• малый срок изготовления,
• скорость 1,5 м/с,
• минимальный размер товара 100×100×10 (ДхШхВ) мм,
• максимальный размер товара 800×600×550 (ДхШхВ) мм,
• минимальный вес товара 100 г,
• максимальный вес товара 35 кг,
• высокая производительность до 12 500 шт. в час,
• точность сортировки ˃ 99,99%.

Multi belt сортер предназначен для обработки сложных товаров в ограниченном пространстве. Самым большим преимуществом сортировщика является то, что он может обрабатывать мелкие, средние и крупные посылки одновременно. Сортер состоит из кареток с постоянным шагом (200 мм/300 мм), соединенных в кольцевую линию в горизонтальной плоскости.

Система управления динамически определяет необходимое количество кареток в зависимости от размеров посылок. Это и позволяет значительно расширить диапазон обрабатываемых посылок.

Multi belt сортер подходит для сортировки тяжелых и крупногабаритных предметов, а также для предметов, упакованных в различные материалы.

Отличительные особенности

• компактность,
• легкость в монтаже и запуске в эксплуатацию,
• малый срок изготовления,
• скорость 0,3-2,5 м/с
• минимальный размер товара 100×100×10 (ДхШхВ) мм,
• максимальный размер товара 1500×1000×1000 (ДхШхВ) мм,
• минимальный вес товара 100 г,
• максимальный вес товара 60 кг,
• производительность до 10 000 шт в час,
• точность сортировки ˃ 99,99%.

Quick Sorter используется для сортировки посылок малого и среднего размера . Сортировщик Quick состоит из одного или нескольких последовательных модулей. Каждый модуль имеет двухуровневых механизм. Верхний уровень предназначен для транспортировки и вертикального переключения (отвода). Он может состоять из 2-х или 3-х секций коротких конвейеров. По команде соответствующая секция верхнего конвейера проворачивается и посылка опускается на конвейер для сортировки нижнего слоя.

Нижний уровень предназначен для окончательной сортировки с 4 направлениями (адресами). Он может перенаправлять посылки на выделенный выход в соответствии с командой из системы управления

Отличительные особенности

• модульность и компактность,
• легкость в монтаже и запуске в эксплуатацию,
• низкие капитальные вложения
• малый срок изготовления,
• скорость до 1,5 м/с
• минимальный размер товара 100×100×10 (ДхШхВ) мм,
• максимальный размер товара 400×300×300 (ДхШхВ) мм,
• минимальный вес товара 100 г,
• максимальный вес товара 10 кг,
• производительность до 2 500 шт в час,
• точность сортировки ˃ 99,99%.

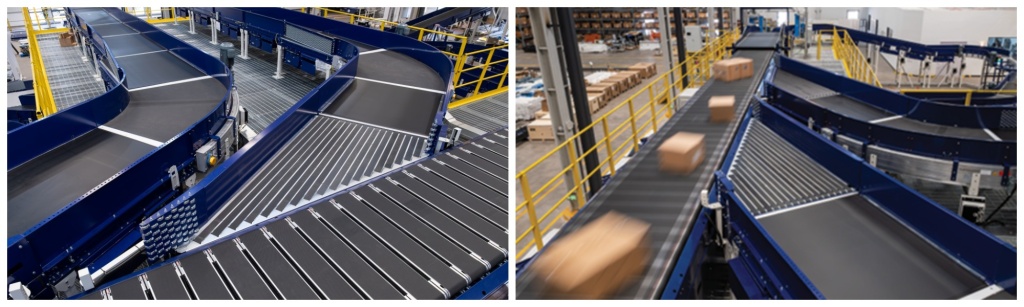

Поворотная секция оснащена матрицей колес, поворот которых и скорость вращения регулируется сервоприводом. Посылка перенаправляется в нужное направление за счет поворота колес.

Поворотный механизм способен обрабатывать широкий спектр посылок. Применяется в комбинации с ленточным конвейером.

Отличительные особенности

• скорость до 1,5-2,5 м/с,
• минимальный размер товара 150×150×15 (ДхШхВ) мм,
• максимальный размер товара 1000×900×3700 (ДхШхВ) мм,
• минимальный вес товара 150 г,
• максимальный вес товара 60 кг,
• производительность до 5 000 −6 000 шт. в час.
